  当前位置:首 页 > 产品中心 >阀门及附件>球阀


球阀



     特点:

  • 最高使用压力: 6000 psig ( 415 bar)

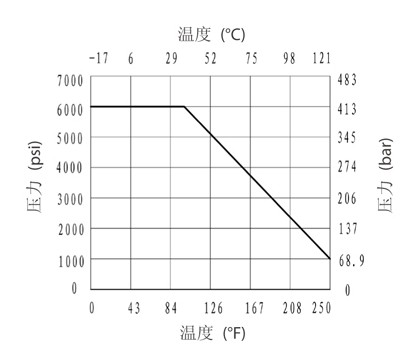

  • 使用温度范围:-17oC ~ 121oC ( 1.4°F ~ 250°F)

  • 手柄式转动开关,使用时只能处于全开或全闭位置

  • 接口形式为:NPT 螺纹接头,  ORLOK卡套式接头

  • 规格为:6mm, 8mm, 10mm, 12mm ( 1/4",3/8", 1/2",1/8" )

  • 可采用面板安装

  • 清洁符合 ASTM G93C 标准,依 CGA G-4.1脱脂处理

  • 出厂测试条件: 6000 psig 压缩氮气

  •

    BV1系列、BV615系列球阀



    下载资料

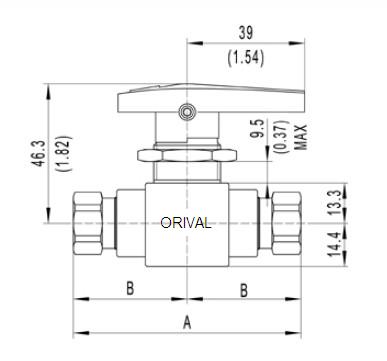

          安装尺寸:


         流量特性曲线:


    订购指南 Ordering Information——————

    公制
    型号 通径 Cv 连接形式 尺寸(mm)
    (mm) 进气 出气 A B

    Panel Mounting Hole

    Diameter(mm)

    OR-BV615-TF6M 4.8 1.6 6 mm ORLOK 105 52.6 23.2
    OR-BV615-TF8M 4.8 1.5 8 mm ORLOK 106 52.6 23.2
    OR-BV615-TF10M 4.8 1.3 10 mm ORLOK 112 56.0 23.2
    OR-BV615-TF12M 4.8 1.0 12 mm ORLOK 117 58.5 23.2

    英制
    型号 通径 Cv 连接形式 尺寸(mm)
    (in.) 进气 出气 A B

    Panel Mounting Hole

    Diameter(mm)

    OR-BV615-FNT2 0.187 1.2 1/8" Female NPT 2.94 1.47 0.91
    OR-BV615-FNT4 0.187 1.0 1/4" Female NPT 2.93 1.47 0.91
    OR-BV615-TF4 0.187 1.6 1/4"  ORLOK 4.14 2.07 0.91
    OR-BV615-TF6 0.187 1.4 3/8"  ORLOK 4.39 2.19 0.91
    OR-BV615-TF8 0.187 1.0 1/2"  ORLOK 4.60 2.30 0.91

    EX: OR BV615 FNT2
    母体材料: 系列号: 进\出气连接:



     OR: 316 SS

     BV615

     FNT4: 1/4” Female NPT

     详见上表
