订购指南 Ordering Information——————

英制

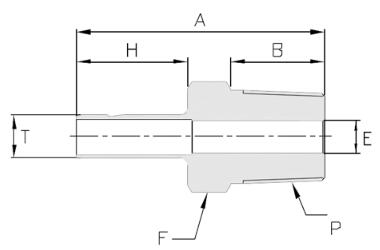

T 管外径 in.	P NPT螺纹 in.	型 号	A in.	B in.	E in.	F 六角尺寸 in.	H in.
1/8	1/8	OR-MA-OD2-NT2	1.16	0.38	0.08	7/16	0.53
1/8	1/4	OR-MA-OD2-NT4	1.37	0.56	0.08	9/16	0.53
3/16*	1/8	OR-MA-OD3-NT2	1.19	0.38	0.12	7/16	0.56
3/16*	1/4	OR-MA-OD3-NT4	1.40	0.56	0.12	9/16	0.56
1/4	1/8	OR-MA-OD4-NT2	1.25	0.38	0.17	7/16	0.62
1/4	1/4	OR-MA-OD4-NT4	1.46	0.56	0.17	9/16	0.62
1/4	3/8	OR-MA-OD4-NT6	1.49	0.56	0.17	11/16	0.62
1/4	1/2	OR-MA-OD4-NT8	1.71	0.75	0.17	7/8	0.62
5/16*	1/8	OR-MA-OD5-NT2	1.29	0.38	0.19	7/16	0.65
5/16*	1/4	OR-MA-OD5-NT4	1.50	0.56	0.22	9/16	0.65
3/8	1/8	OR-MA-OD6-NT2	1.32	0.38	0.19	7/16	0.68
3/8	1/4	OR-MA-OD6-NT4	1.53	0.56	0.27	9/16	0.68
3/8	3/8	OR-MA-OD6-NT6	1.56	0.56	0.27	11/16	0.68
3/8	1/2	OR-MA-OD6-NT8	1.78	0.75	0.27	7/8	0.68
1/2	1/4	OR-MA-OD8-NT4	1.75	0.56	0.28	9/16	0.90
1/2	3/8	OR-MA-OD8-NT6	1.78	0.56	0.37	11/16	0.90
1/2	1/2	OR-MA-OD8-NT8	2.00	0.75	0.37	7/8	0.90
5/8*	3/8	OR-MA-OD10-NT6	1.81	0.56	0.47	11/16	0.96
5/8*	1/2	OR-MA-OD10-NT8	2.06	0.75	0.47	7/8	0.96
5/8*	3/4	OR-MA-OD10-NT12	2.03	0.75	0.50	1-1/16	0.96
3/4	1/2	OR-MA-OD12-NT8	2.06	0.75	0.47	7/8	0.96
3/4	3/4	OR-MA-OD12-NT12	2.06	0.75	0.58	1-1/16	0.96
3/4	1	OR-MA-OD12-NT16	2.28	0.94	0.58	1-3/8	0.96
1	3/4	OR-MA-OD16-NT12	2.31	0.75	0.62	1-1/16	1.21
1	1	OR-MA-OD16-NT16	2.60	0.94	0.80	1-3/8	1.21

　

公制

T 管外径 mm	P NPT螺纹 in.	型 号	A mm	B mm	E mm	F 六角尺寸 mm	H mm
6	1/8	OR-MA-OD6M-NT2	32.8	9.70	4.1	12	15.7
6	1/4	OR-MA-OD6M-NT4	38.1	14.2	4.1	14	15.7
8	1/4	OR-MA-OD8M-NT4	39.1	14.2	5.6	14	16.5
10	1/4	OR-MA-OD10M-NT4	39.9	14.2	7.1	14	17.3
10	3/8	OR-MA-OD10M-NT6	40.6	14.2	7.1	18	17.3
10	1/2	OR-MA-OD10M-NT8	46.2	19.1	7.1	22	17.3
12	1/4	OR-MA-OD12M-NT4	46.5	14.2	7.1	16	22.9
12	1/2	OR-MA-OD12M-NT8	52.1	19.1	8.8	22	22.9

*：无常规库存
