  当前位置:首 页 > 产品中心 >阀门及附件>卡套接头



FE 系列内螺纹弯头

  连接管与NPT外螺纹



FE系列内螺纹弯头

下载资料

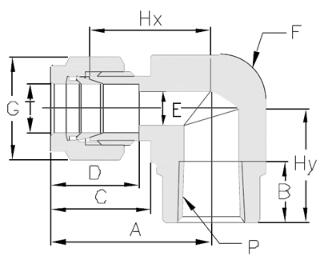

尺寸图:




订购指南 Ordering Information——————

英制

T
管外径
in.
P
NPT
螺纹
in.
A

in.
B

in.
C

in.
D

in.
E

in.
F
六角尺寸
in.
G
六角尺寸
in.
Hx

in.
Hy

in.
1/8 1/8 OR-FE-TF2-FNT2 0.97 0.41 0.60 0.50 0.09 1/2 7/16 0.71 0.75
1/8 1/4 OR-FE-TF2-FNT4 1.08 0.59 0.60 0.50 0.09 11/16 7/16 0.82 0.88
3/16* 1/8 OR-FE-TF3-FNT2 1.00 0.39 0.63 0.54 0.12 1/2 1/2 0.74 0.75
1/4 1/8 OR-FE-TF4-FNT2 1.06 0.39 0.70 0.60 0.19 1/2 9/16 0.77 0.75
1/4 1/4 OR-FE-TF4-FNT4 1.17 0.59 0.70 0.60 0.19 11/16 9/16 0.88 0.88
1/4 3/8 OR-FE-TF4-FNT6 1.25 0.59 0.70 0.60 0.19 13/16 9/16 0.96 0.88
1/4 1/2 OR-FE-TF4-FNT8 1.36 0.78 0.70 0.60 0.19 1 9/16 1.07 1.12
5/16* 1/8 OR-FE-TF5-FNT2 1.13 0.39 0.73 0.64 0.25 9/16 5/8 0.84 0.75
5/16* 1/4 OR-FE-TF5-FNT4 1.20 0.59 0.73 0.64 0.25 11/16 5/8 0.91 0.88
3/8 1/8 OR-FE-TF6-FNT2 1.20 0.39 0.76 0.66 0.28 5/8 11/16 0.91 0.75
3/8 1/4 OR-FE-TF6-FNT4 1.23 0.59 0.76 0.66 0.28 11/16 11/16 0.94 0.88
3/8 3/8 OR-FE-TF6-FNT6 1.31 0.59 0.76 0.66 0.28 13/16 11/16 1.02 0.88
3/8 1/2 OR-FE-TF6-FNT8 1.42 0.78 0.76 0.66 0.28 1 11/16 1.13 1.12
1/2 1/4 OR-FE-TF8-FNT4 1.42 0.59 0.86 0.90 0.41 13/16 7/8 1.02 0.88
1/2 3/8 OR-FE-TF8-FNT6 1.42 0.59 0.86 0.90 0.41 13/16 7/8 1.02 0.88
1/2 1/2 OR-FE-TF8-FNT8 1.53 0.78 0.86 0.90 0.41 1 7/8 1.13 1.12
5/8* 3/8 OR-FE-TF10-FNT6 1.50 0.59 0.86 0.96 0.50 15/16 1 1.10 0.88
5/8* 1/2 OR-FE-TF10-FNT8 1.57 0.78 0.86 0.96 0.50 1-1/16 1 1.17 1.12
3/4 1/2 OR-FE-TF12-FNT8 1.57 0.78 0.86 0.96 0.62 1-1/16 1-1/8 1.17 1.12
3/4 3/4 OR-FE-TF12-FNT12 1.76 0.81 0.86 0.96 0.62 1-3/8 1-1/8 1.36 1.25
1 3/4 OR-FE-TF16-FNT12 1.93 0.81 1.04 1.23 0.88 1-3/8 1-1/2 1.45 1.25
1 1 OR-FE-TF16-FNT16 2.11 1.00 1.04 1.23 0.88 1-11/16 1-1/2 1.50 1.50

T
管外径
in.
P
锥管螺纹
Rc ( BSPT )
型 号 A

in.
B

in.
C

in.
D

in.
E

in.
F
六角尺寸
in.
G
六角尺寸
in.
Hx

in.
Hy

in.
1/8 1/8 OR-FE-TF2-FRT2 0.97 0.41 0.60 0.50 0.09 1/2 7/16 0.71 0.75
1/8 1/4 OR-FE-TF2-FRT4 1.08 0.59 0.60 0.50 0.09 11/16 7/16 0.82 0.88
1/4 1/8 OR-FE-TF4-FRT2 1.06 0.39 0.70 0.60 0.19 1/2 9/16 0.77 0.75
1/4 1/4 OR-FE-TF4-FRT4 1.17 0.59 0.70 0.60 0.19 11/16 9/16 0.88 0.88
1/4 3/8 OR-FE-TF4-FRT6 1.25 0.59 0.70 0.60 0.19 13/16 9/16 0.96 0.88
3/8 1/4 OR-FE-TF6-FRT4 1.23 0.59 0.76 0.66 0.28 11/16 11/16 0.94 0.88
3/8 3/8 OR-FE-TF6-FRT6 1.31 0.59 0.76 0.66 0.28 13/16 11/16 1.02 0.88
1/2 3/8 OR-FE-TF8-FRT6 1.42 0.59 0.86 0.90 0.41 13/16 7/8 1.02 0.88
1/2 1/2 OR-FE-TF8-FRT8 1.53 0.78 0.86 0.90 0.41 1 7/8 1.13 1.12



公制

T
管外径
mm
P
NPT
螺纹
in.
A

mm
B

mm
C

mm
D

mm
E

mm
F
六角尺寸
mm
G
六角尺寸
mm
Hx

mm
Hy

mm
6 1/8 OR-FE-TF6M-FNT2 27.0 10.4 17.7 15.3 4.8 16.0 14 19.6 19.0
6 1/4 OR-FE-TF6M-FNT4 29.8 15.0 17.7 15.3 4.8 20.5 14 22.4 22.4
6 1/2 OR-FE-TF6M-FNT8 34.6 19.8 17.7 15.3 4.8 28.5 14 27.2 28.4
8 1/4 OR-FE-TF8M-FNT4 30.6 15.0 18.6 16.2 6.4 20.5 16 23.1 22.4
10 1/8 OR-FE-TF10M-FNT2 31.5 10.4 19.5 17.2 7.9 20.5 19 23.9 19.0
10 1/4 OR-FE-TF10M-FNT4 33.5 15.0 19.5 17.2 7.9 20.5 19 25.9 22.4
12 1/4 OR-FE-TF12M-FNT4 36.0 15.0 22.0 22.8 9.5 20.5 22 25.9 22.4
12 1/2 OR-FE-TF12M-FNT8 38.8 19.8 22.0 22.8 9.5 28.5 22 28.7 28.4

T
管外径
mm
P
锥管螺纹
Rc ( BSPT )
型 号 A

mm
B

mm
C

mm
D

mm
E

mm
F
六角尺寸
mm
G
六角尺寸
mm
Hx

mm
Hy

mm
6 1/4 OR-FE-TF6M-FRT4 29.8 15.0 17.7 15.3 4.8 20.5 14 22.4 22.4
8 1/4 OR-FE-TF8M-FRT4 30.6 15.0 18.6 16.2 6.4 20.5 16 23.1 22.4
10 1/4 OR-FE-TF10M-FRT4 33.5 15.0 19.5 17.2 7.9 20.5 19 25.9 22.4
12 1/2 OR-FE-TF12M-FRT8 38.8 19.8 22.0 22.8 9.5 28.5 22 28.7 28.4

*:无常规库存
