BU系 附壁管接头

  管与管连接

BU系列附壁管接头

下载资料

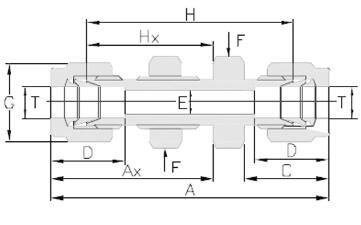

尺寸图：

订购指南 Ordering Information——————

英制

T 管外径 in.	型 号	A in.	Ax in.	C in.	D in.	E in.	F 六角尺寸 in.	G 六角尺寸 in.	H in.	Hx in.	孔壁 尺寸 in.	最大 壁厚 in.
1/8	OR-BU-TF2	2.02	1.23	0.60	0.50	0.09	1/2	7/16	1.50	0.97	0.33	0.50
3/16*	OR-BU-TF3	2.11	1.26	0.63	0.54	0.12	9/16	1/2	1.59	1.00	0.39	0.50
1/4	OR-BU-TF4	2.27	1.32	0.70	0.60	0.19	5/8	9/16	1.69	1.03	0.45	0.40
5/16*	OR-BU-TF5	2.39	1.41	0.73	0.64	0.25	11/16	5/8	1.81	1.12	0.52	0.44
3/8	OR-BU-TF6	2.45	1.45	0.76	0.66	0.28	3/4	11/16	1.87	1.16	0.58	0.44
1/2	OR-BU-TF8	2.80	1.65	0.86	0.90	0.41	15/16	7/8	2.00	1.25	0.76	0.50
5/8*	OR-BU-TF10	2.86	1.68	0.86	0.96	0.50	1-1/16	1	2.06	1.28	0.89	0.50
3/4	OR-BU-TF12	3.11	1.87	0.86	0.96	0.62	1-3/16	1-1/8	2.31	1.47	1.02	0.66
1	OR-BU-TF16	3.77	2.26	1.04	1.23	0.88	1-5/8	1-1/2	2.81	1.78	1.33	0.75

公制



T 管外径 mm	型 号	A mm	Ax mm	C mm	D mm	E mm	F 六角尺寸 mm	G 六角尺寸 mm	H mm	Hx mm	孔壁 尺寸 mm	最大 壁厚 mm
3	OR-BU-TF3M	51.3	31.2	15.3	12.9	2.4	14	12	38.1	24.6	8.30	12.7
6	OR-BU-TF6M	57.7	33.6	17.7	15.3	4.8	16	14	42.9	26.2	11.5	10.2
8	OR-BU-TF8M	61.0	36.1	18.6	16.2	6.4	18	16	46.0	28.6	13.1	11.2
10	OR-BU-TF10M	63.7	37.0	19.5	17.2	7.9	22	19	48.5	29.4	16.3	11.2
12	OR-BU-TF12M	71.0	41.9	22.0	22.8	9.5	24	22	50.8	31.8	19.5	12.7
